光とイメージセンサー

光がカメラの画像センサーとどのように相互作用するかを示す図、光がデジタル データに変換されるプロセス
光とイメージセンサー(画像センサー)は、カメラやその他の光学デバイスで画像や映像を取得するために重要な役割を果たしています。ここでは、光とイメージセンサーの関係や仕組みについて。

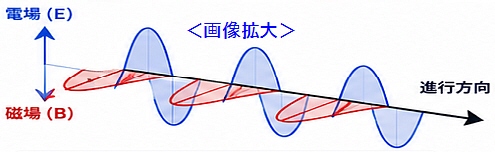

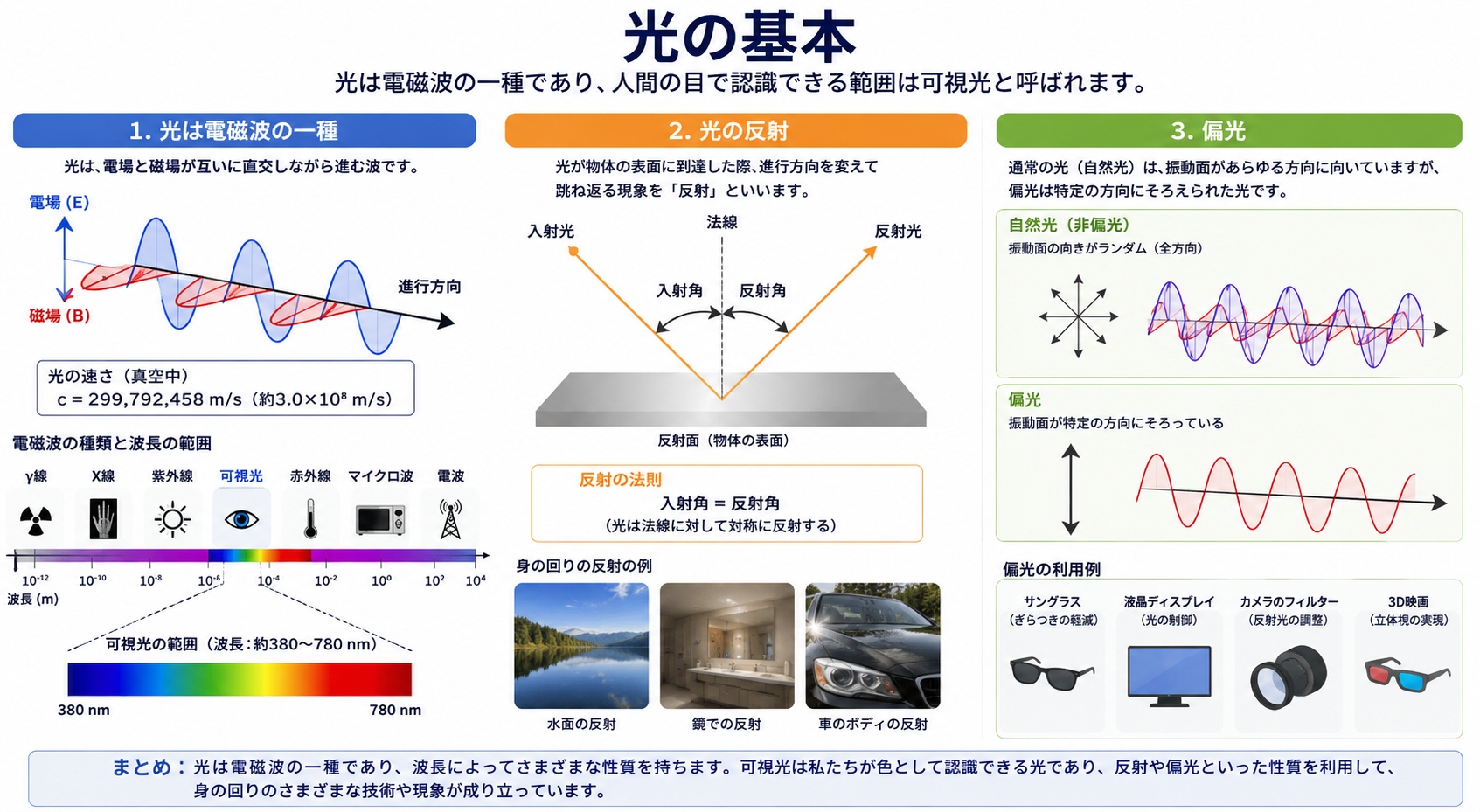

1. 光の基本
光は電磁波の一種であり、人間の目で認識できる範囲は一時光と呼ばれます。

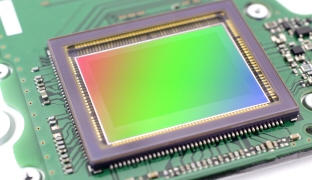

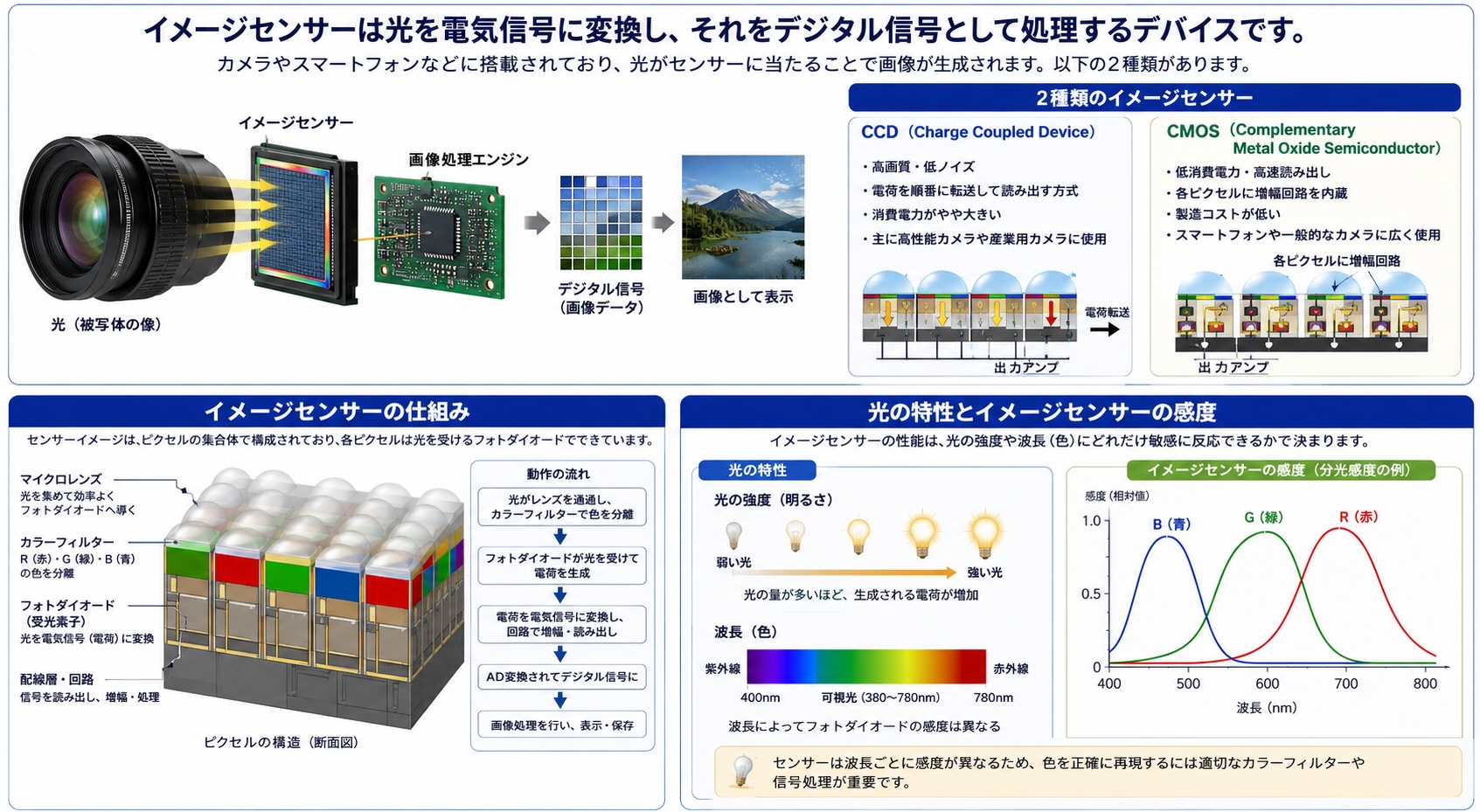

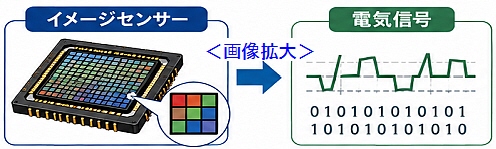

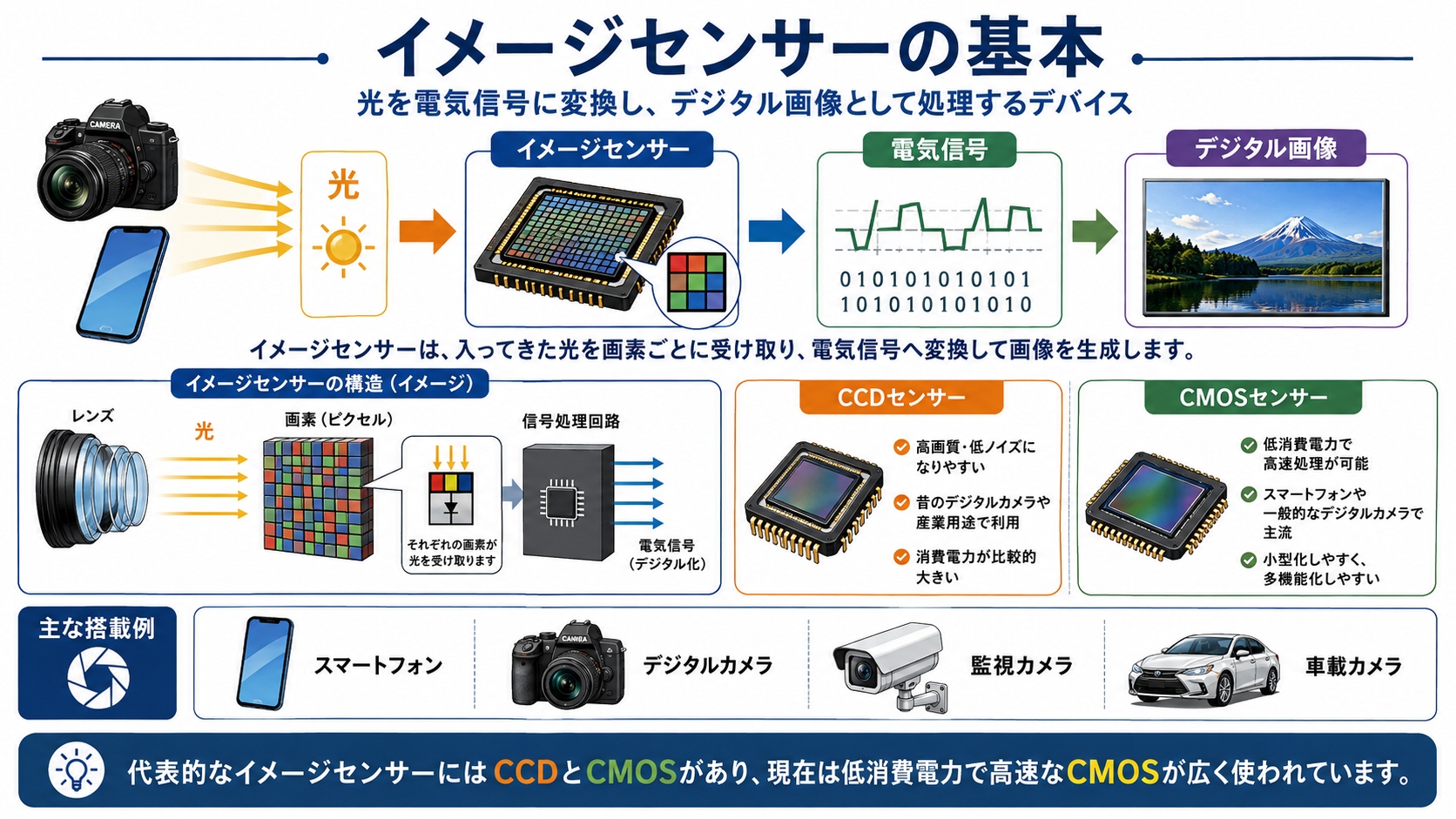

2. イメージセンサーの基本
イメージセンサーは光を電気信号に変換し、それをデジタル信号として処理するデバイスです。カメラやスマートフォンなどに搭載されており、光がセンサーに当たることで画像が生成されます。以下の2種類あります。
- CCDセンサー(Charge-Coupled Device):光を電荷として蓄え、それを転送してデジタル信号に変換する方式。
- CMOSセンサー(Complementary Metal-Oxide Semiconductor):それぞれの思惑で直接電気信号を生成し、それをデジタル信号に変換する方式。

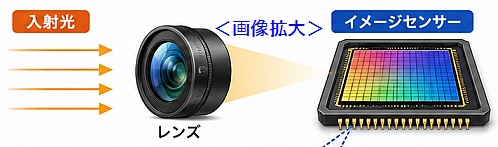

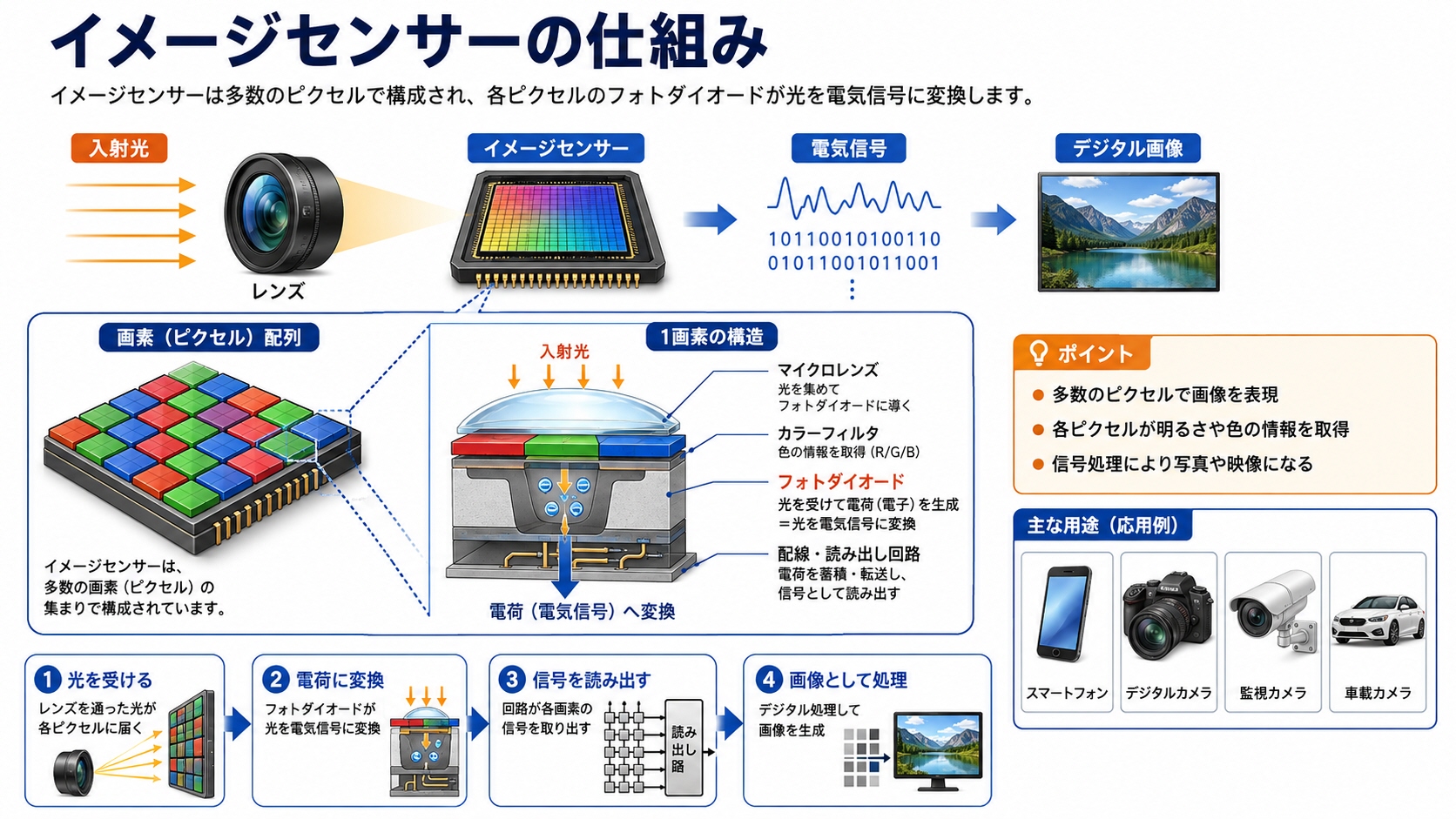

3. イメージセンサーの仕組み
センサーイメージは、ピクセルのセット体で構成されており、各ピクセルは光を受けるフォトランダムでできます。以下の手順で画像を生成します。
- 光の受光:光がレンズを通り、イメージセンサーの各ピクセルに到達します。
- 光電変換:フォト知覚が光を受けると、光子がエネルギーとして吸収され、それに応じて電荷が生成されます。
- 電気信号への変換:生成された電は電圧に変換され、アナログ信号となります。
- デジタル変換:このアナログ信号がA/D(アナログ・デジタルコンバータ)でデジタル信号に変換、画像データとして処理されます。

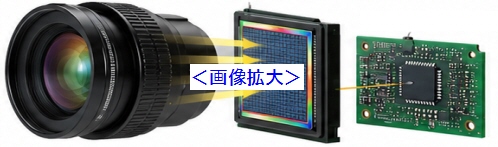

4. 光の特性とイメージ センサーの感覚
イメージ センサーの性能は、光の強度やコンセント(色)にどれだけ敏感に反応できるかで決まります。一般的に、センサーは瞬間光だけでなく、近赤外線などの知覚範囲の広い光に対してただし、特定の色に対する感性を高めるために、カラーフィルターが各ピクセルに取り付けられており、RGB(赤、緑、青)それぞれに対して光の情報を別々に記録します。

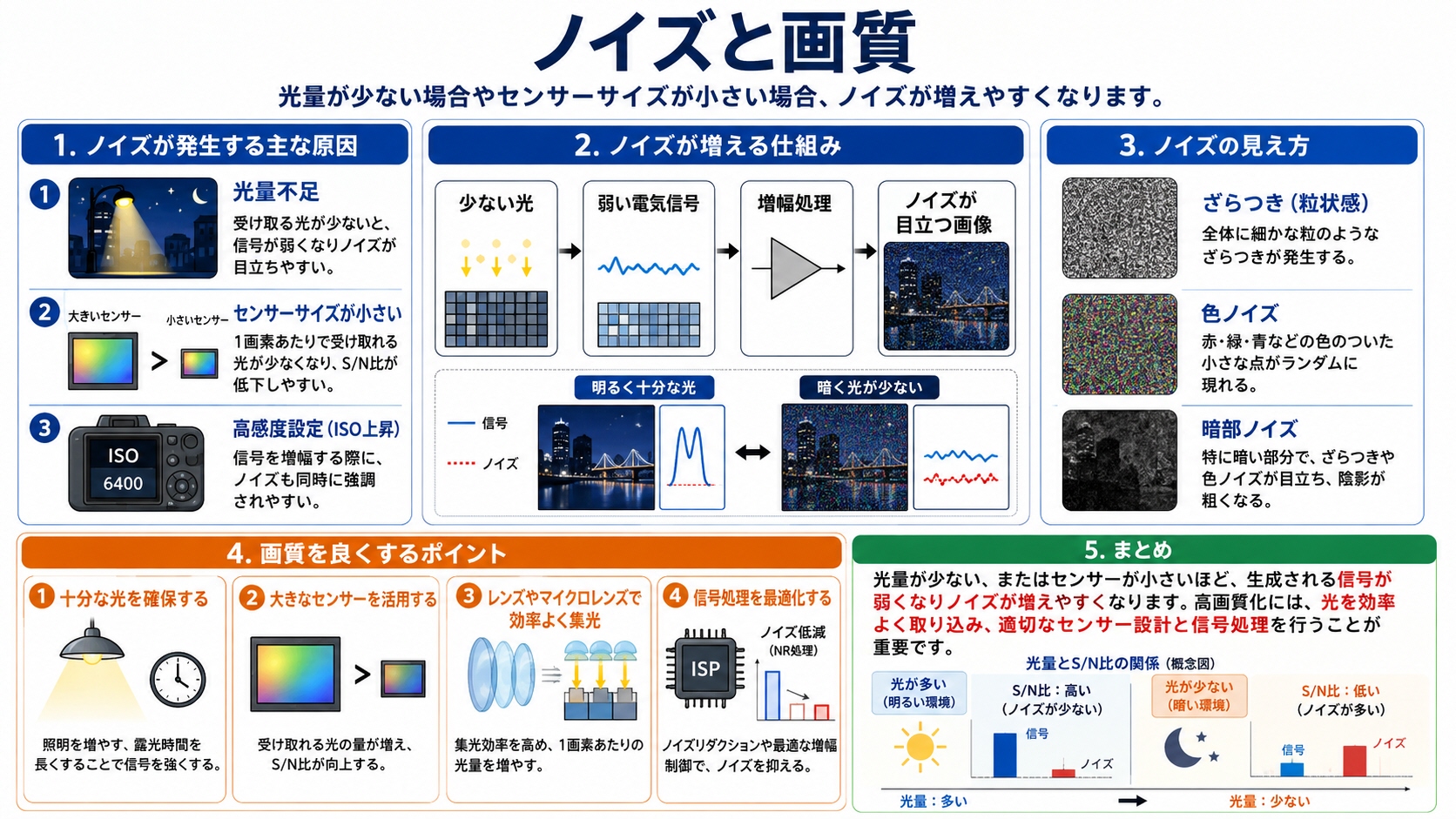

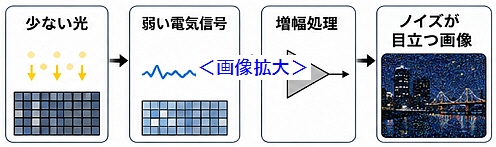

5. ノイズと画質
光量が少ない場合やセンサーのサイズが小さい場合、ノイズが発生しやすくなります。これは、センサーが光を十分に受け止め、正確な電荷が生成されないためです。 、光の効率的な取り込みや、信号処理の最適化が重要です。
まとめ
光とイメージセンサーは、画像や映像の生成において密接に関係しています。光を効率的にセンサーにどのように取り込み、正確に電気信号に変換するかが、鮮明や撮影性能に大きな影響を与えますイメージセンサー技術は年々進化しており、より高解像度で低ノイズの画像を取得できるように改良が加えられています。

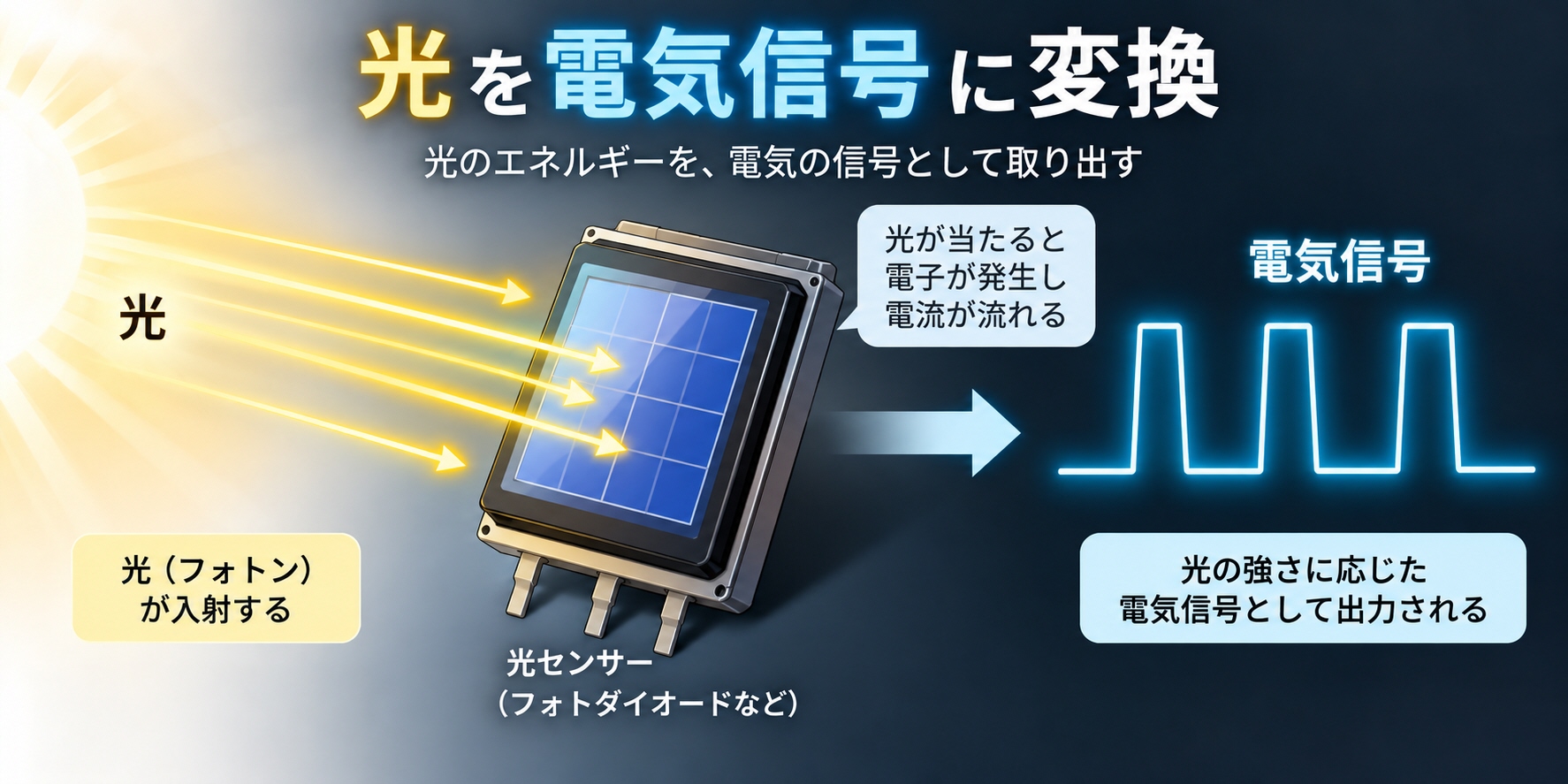

主に光電効果や半導体の性質を利用しています。これを実現するための代表的なデバイスとして、フォトモニタや光電管があります。します。

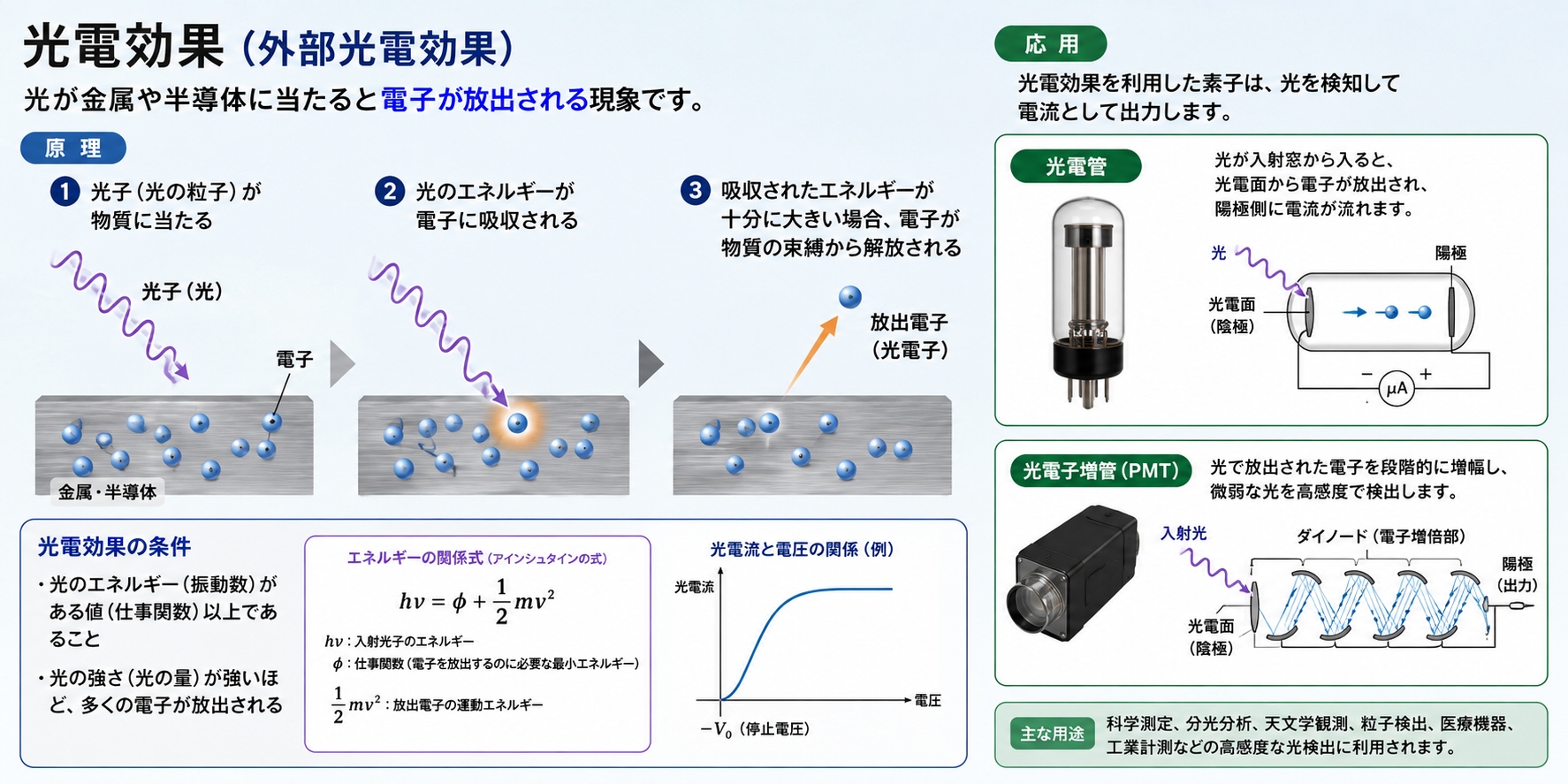

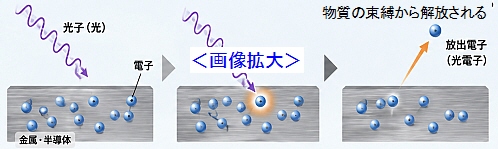

1.光電効果(外部光電効果)
これは、光が金属や半導体に当たると電子が放出される現象です。
原理
- 光子(光の粒子)が物質に当たります。
- 光のエネルギーが電子に吸収される。
- 吸収されたエネルギーが十分に大きい場合、電子が物質の束縛から解放される。
応用
- 光電や光電子増管などに使われ、光を検知して電流として出力します。
- 主に科学測定や高感度光検出に使用されます。

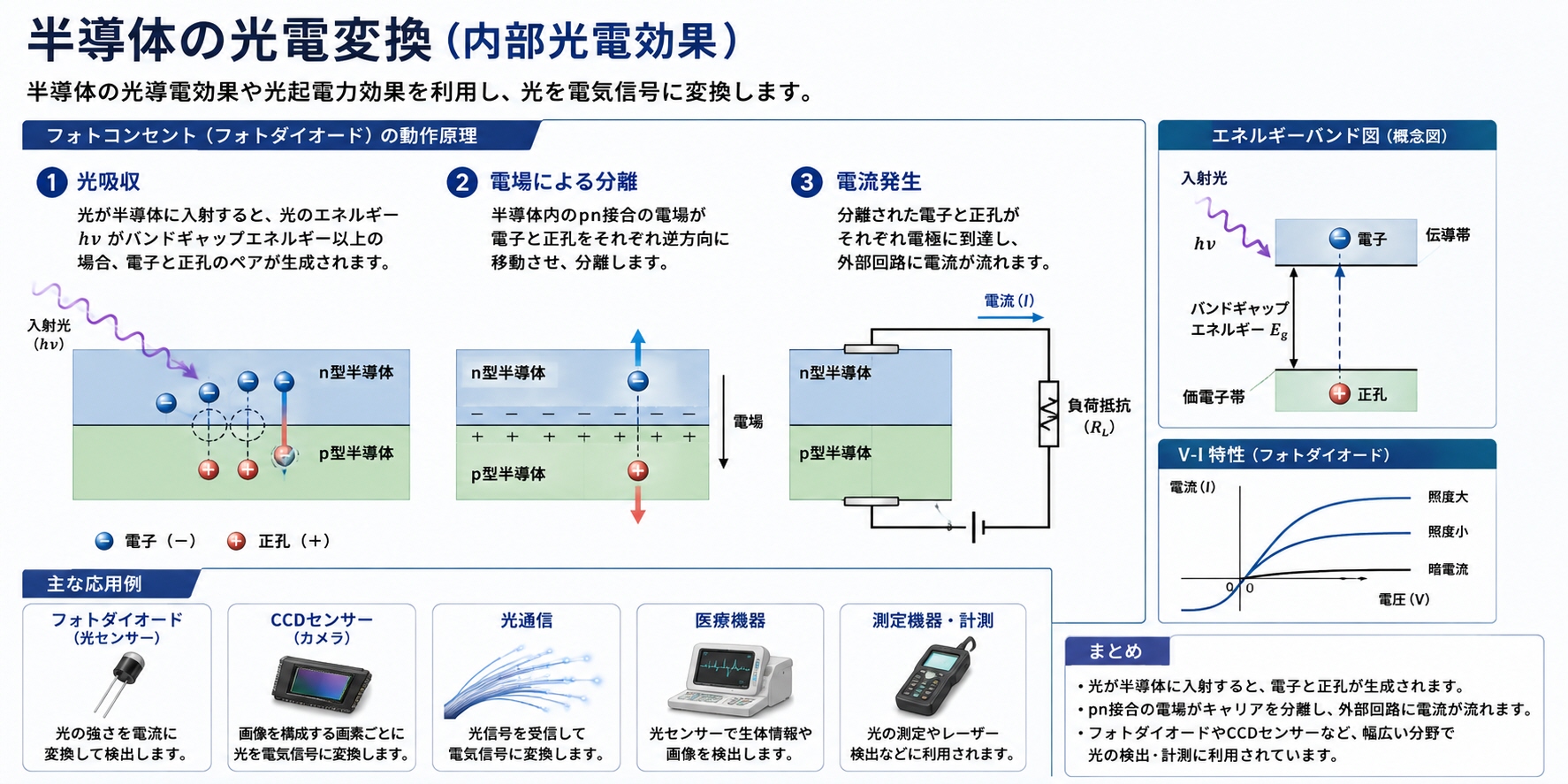

2.半導体の光電変換(内部光電効果)
半導体の光導電効果や光起電力効果を利用したものです。
フォトコンセントの例
- 光吸収: 光が半導体(例えばシリコン)に入射すると、光のエネルギーにより電子と正孔のペアが生成されます。
- 光のエネルギーhνh\nuhνが半導体のバンドギャップエネルギー以上の場合、この現象が発生します。
- 電場による分離: 半導体内のpn接合の電場が電子と正孔を分離します。
- 電流発生: 外部回路内部に電流が流れます。

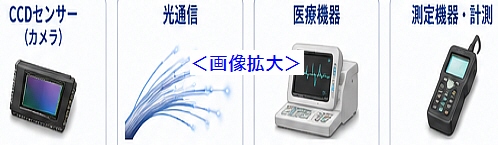

応用
- フォト無意識やCCDセンサー(カメラ)で使用します。
- 光通信や医療、測定機器などで広く利用されています。

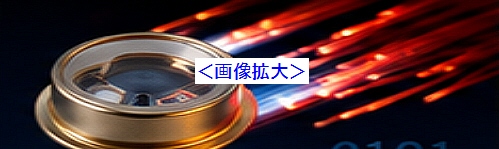

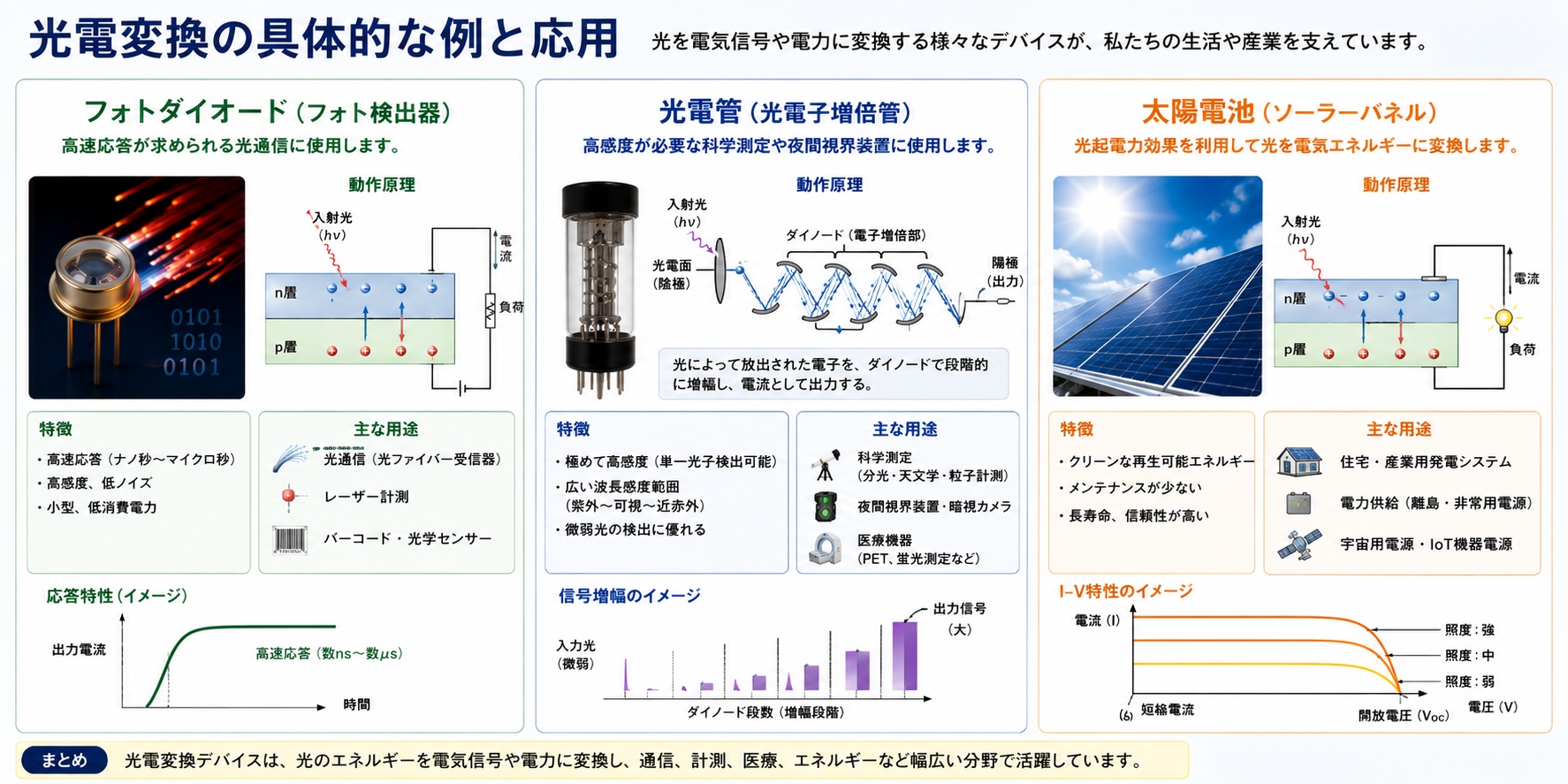

3.具体的な例
- フォト気づき:高速応答が求められる光通信に使用します。
- 光電管:高感度が必要な科学測定や夜間視界装置に使用。
- 太陽電池: 光起電力効果を利用して光を電気エネルギーに変換。

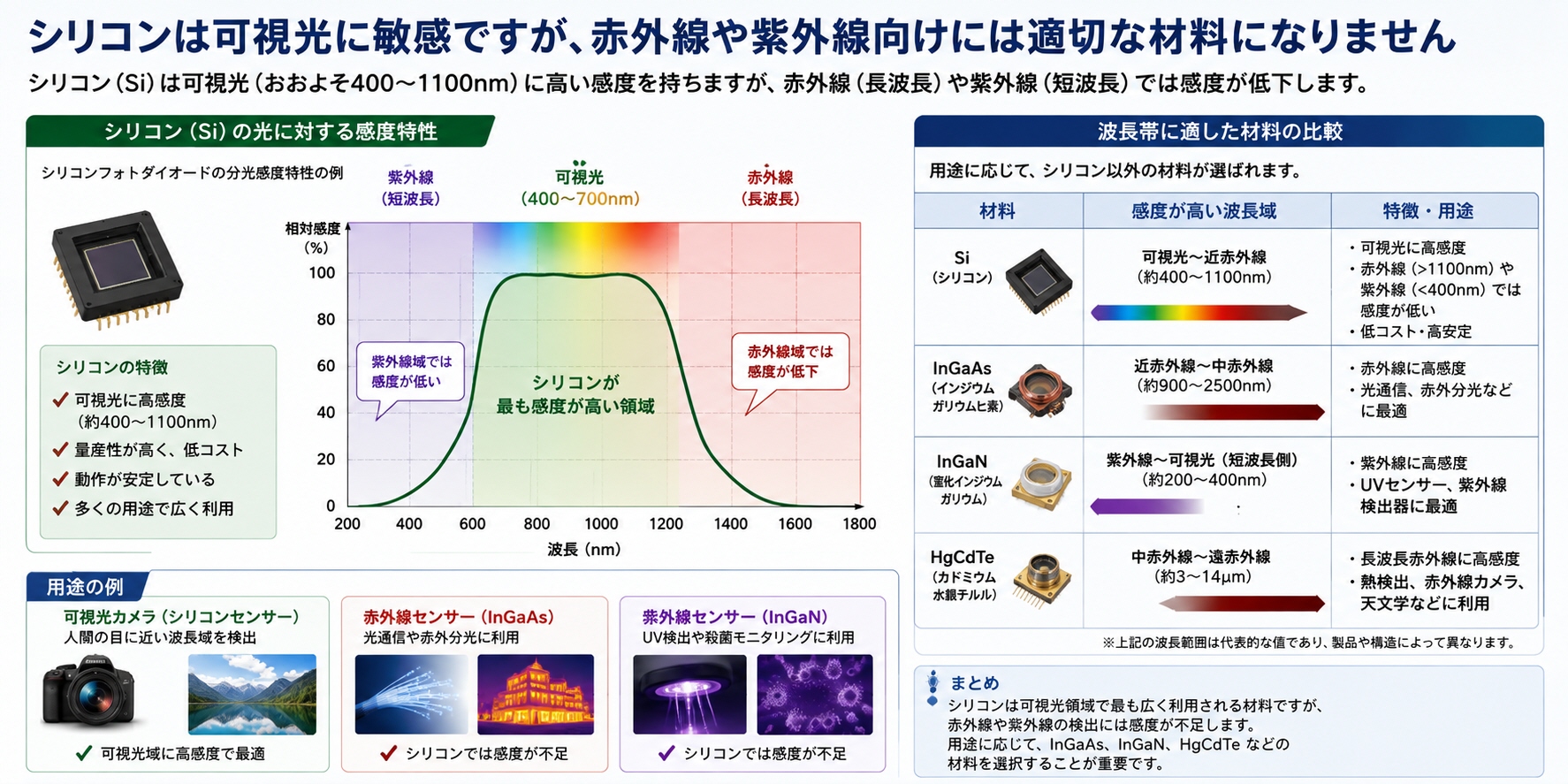

たとえば、シリコンは継続光に敏感ですが、
赤外線や紫外線向けには適切な材料になりません。
