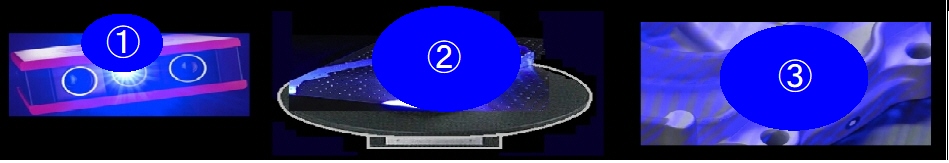

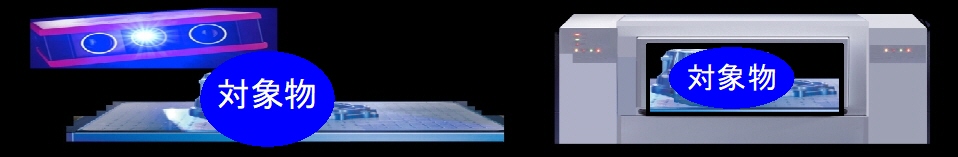

光学式スキャン、レーザー式スキャン、CTスキャンはそれぞれ異なる技術を用いて対象物をスキャンし、デジタルデータや画像を生成します。これらの技術は使用される分野や目的によって選択されますが、それぞれに特長や適用範囲が異なります。以下は、各スキャン技術の比較です。


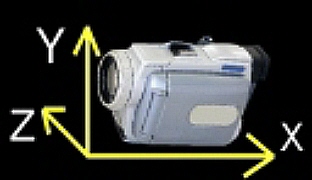

1. 光学式スキャン

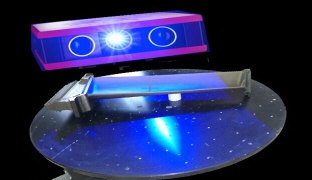

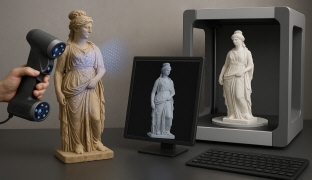

・技術概要: 光学式スキャンは、カメラやプロジェクタなどの光学機器を使って対象物を撮影し、その形状やテクスチャをデジタルデータとして記録します。

・用途: 3Dモデリング、アートや文化財のデジタル保存工業デザイン、製品開発。

◆利点:

・高精度な表面のテクスチャを記録できる。

・非接触かつ非破壊で対象物を記録できる。

◆欠点:

・透明な物体や反射する物体は正確にスキャンできない場合がある。

・内部構造の情報を得ることができない。


2. レーザー式スキャン

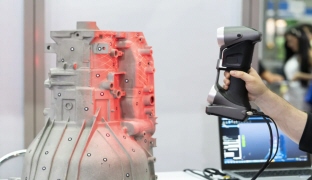

・技術概要: レーザー光を対象物に照射し、反射されたレーザー光の飛行時間(ToF:Time of Flight)や位相差を測定して、物体の3次元形状をデジタル化する技術です。

・用途:工業モデル、工業計測、自動運転車の環境認識

◆利点:

・高精度な3Dデータが得られる(特に大規模な対象物に対して有効)。

・距離に応じた精度調整が可能です。

◆欠点:

・透明物質や反射物には向きません。

・コストが高く、大型の装置が必要になることがある。


3. CTスキャン(コンピュータ断層撮影)

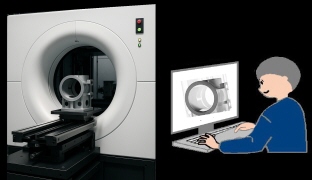

・技術概要: X線を使って対象物の内部をスキャンし、複数の断面画像を生成して3D画像を構築する技術です。 工業分野で材料の内部検査などに用いられます。

・用途:工業分野の材料検査、文化財の調査。

◆利点:

・内部構造や密度の違いを詳細に把握できる。

・非破壊での内部検査が可能です。

・ティッシュソフト(軟部組織)や固体の内部状態を持続化できる。

◆欠点:

・対象物によっては放射線の影響が問題になることがある。

・装置が高価で、特定の工業分野に限定されることが多い。


比較まとめ

項目 光学式スキャン レーザー式スキャン CTスキャン
技術 光学カメラ・プロジェクタ レーザー X線
用途 表面の形状とテクスチャ記録 3D形状の高精度測定 構造の詳細把握
精度 中~高 非常に高い(内部構造まで)
コスト 低~中 中~高
長所 非接触 大規模スキャンに強い 内部構造も把握可能
短所 透明・反射物に弱い 透明・反射物に弱い 放射線の影響、装置が高価

各技術はそれぞれの特定の用途や対象物に最適化されています。

製作事例

工業デザインモデル、ワーキング、意匠、承認、デザイン点検等のCADモデルデータ作成

プロダクトデザインモデル、CGレンダリングSTL形式データから3D-CADデータ作成

クレイモデル、デザイナーのスケッチをもとに作成した立体イメージモデルの3D-CAD化

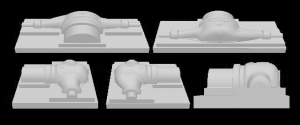

金型、図面や製作データがない更新型、現物3Dスキャンから3D-CADデータ作成

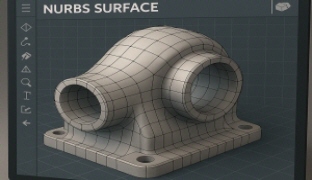

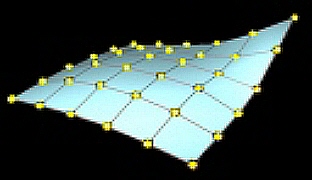

航空機部品、流線型の自由形状のデジタル化、数値化困難なナーブスCADメッシュ作成

鍛造部品、鍛造プレスと金型製作用データ作成に現物製品のスキャンから3Dデータ作成

プラスチック部品、成型製品のプラスチック構成部品の解析・分析用等のCADデータ作成

プレス金型、パンチとダイ、トランスファ金型、複合金型、せん断、曲げ金型用データ

コイリングマシン、 職人の手造りで作られたバネ形成コイリングピンツールの3DCAD化

レンズ、車載用、工業用、球面レンズ、非球面レンズ、プラスチックレンズの3DCAD化

スケールモデル、縮尺 に基づいて忠実に再現した模型、実物を題材にした対象物のCAD化

モニュメント用縮尺モデル、著者作家が作成した縮尺モデルの工作物建造用のCADデータ

カップ、正確なフィット感を得るためにカスタムメイドの下着や衣類の製作に利用されます

マスコット、親しみやすさや認知度を高めるためにデザインされ、3次元データを作成

菓子型、菓子を作る型。和菓子や 洋菓子を作る際に、 形を整え、模様を付け用型の3Dデータ

ペンダントは様々な 形状や素材で作られ、 特に金、銀、青銅、木 などが一般的、3Dデータ作成

ユニバーサルデザインは、 特定の人々だけでなく、 使いやすい デザインを実現アプローチ

フィギュア、技術と創造力が融合 細部まで精巧なフィギュアが作られるトレンドや技術の進歩

グラスの最終的な形や元となる形状を彫刻したり、モデルを元に石膏デザインに基づいた石膏型

敷石、舗装に使用する石のブロック、互いにかみ合う形状、歩道や駐車場など地面の舗装に使用

キャラクターの利用は、エンターテインメントや商業的な分野で特に広く活用されています

ポンプ性能や用途に応じて様々な形状、ポンプの目的扱う液体種類、圧力流量要件で選ばれます

チョコレートの型(モールド)の役割は、チョコレート製造の際に形を整えるために非常に重要

インパネ、動運転技術の発展で、ダッシュボード運転手の介入が必要なタイミングを明確に表示

スクリュ-ロ-タ、空気やガスを圧縮移送等で使用、産業用途使、高効率かつ低振動で動作

ガラスを成形する型、ガラス製品を製造する際、ガラスを特定の希望形状形状にするために用いる

ハウジング、機械内部の重要な部品を保護する外部ケース、機械部品の機能や環境を保護をする

カム、機械のメカトロニクスの分野で広く利用、目的に応じて、用途やニーズでカム形状選ばれる

スクリュシリンダ、使用する材料や成形条件応じて異なり、加工の効率性や品質影響を与えます。

防霜ファンは、霜の被害が深刻な地域や霜の発生頻度が高い農作物に有効な対策として広く利用

枠の取り付けにおいて溶接を使用しない工法溶接時に熱がかからないために歪みが発生しない

機械要素部品は、個別に特定の役割を持ち、機械全体の性能や寿命に大きく影響、機械おいて重要

昆虫の動きや機能を模倣したロボット開発が進んでいます。高度な機動性を持つため、実用的用途

撹拌槽内の物質を効率的に循環、均一な混合を促進する装置。形状や設計は物質の特性や目的応じ

中子は鋳型から簡単に取り出せるように設計される必要があります。抜き勾配の適切な角度を考慮

修正金型やチュウニング金型を3dスキャンデータ保存、トラブルシューティング等に役立ちます

トレイの形状やデザインも進化し、用途に応じて使いやすさを追求した、設計が行われています

作業環境,有害物質特性に応じた最新防護マスク主種類、予防マスク、防毒マスク、電動ファン付等

鉄道車両の椅子開発は、快適性と耐久性と安全性のバランスをとり、満足度を高めるために進化

ゴム成形は、精度や生産効率、コストに影響することを考慮、成形方法や製品特性に合わせて設計

鋳造技術は長い歴史があり、現代でも多くの工業分野で重要な役割を果たし、機械や電気機器筐体

持続可能な自動車産業への移行に伴い、リサイクル可能な素材や環境に優しい部品の採用が拡大

装具士によって設計され、患者の体に合わせてカスタマイズ、患者の状態に応じ作成されるます

外部環境保護、自動車は限界な条件で使用,部品が水,湿気,ほこり,振動,衝撃,温度変化から内部を守る

鋳造中子の木型は、精密な形状を出すために、3DCADデータもとにしたNC加工機で製作されます

取っ手やハンドル、手の大きさや力の強さが異なるユーザーもすべての人に使いやすさが重要です

AIや画像認識技術を用いて、魚の種類やサイズを自動認識し、それに応じて加工工程を変更できる

大量生産に向け部品、自動車部品、家電製品、産業機械、玩具まで幅広い分野で使用されている。

イメージスケッチ、デザインソフト使用して図案を作成、必要に応じクレイモデルから作成される

デジタル全盛の時代において、アナログな操作感や温かさな体験が逆に新鮮と感じられています。

マネキン人形、人体モデ、人形マネキンは、工学、医療、バイオメカニクス、ロボティクスなど

スクリュー形状材質、サイズ用途使用環境に応じ、適切に選ばれることで、撹拌効率や品質向上

パチンコ機技術は年々進化、近年デジタル化 最新機種は演出の高度化や液晶画面進化エンタメ向上

最新エンジンでは、シリンダーヘッドの設計改良され、より高効率な燃焼が可能になっています。

鍛造で成形された部品は金属の内部組織が緻密化されるため、強度や耐久性に優れた部品ができる,

最新のフィギュアには多様なジャンルのキャラクターが登場しています,環境に配慮した取り組みも

粘土やワックスで原型、石膏等の材料で型取り、型は耐火性が必要、耐熱石膏がよく使われます。

再生可能エネルギーを利用するため環境負荷が少なく、クリーンエネルギーとして注目されている

レバーを軽く押すだけで開く、握る力があまり必要なく、力の弱い人や高齢者に使いやすいレバー

農機は、持続可能な農業実現や効率化を目指、環境や経済面の負担軽減する設計となっています。

歴史や文化、人物、出来事などを記念するために作られた彫刻や建造物芸術性を持たせたものなど

木型にはいくつかの種類があり、鋳造用などそれぞれの用途や目的に応じて使い分けられます。

食器として日常的に使用可能でありながら、美術品としての鑑賞価値も高い。古代から現代まで、

自然分解するため、海洋汚染問題を背景に、より実用的な素材としての進化が求められています。

足幅や甲の高さアーチの形等、細部にわたり足の特徴が反映されます。用途によっても異なります

粘土を使った造形焼成で作られる美術や工芸実用的な器や装飾品、アート作品など幅広いジャンル

ガラスボトル製造は高度技術精密工程管理が求められ.リサイクルガラス利用率高められています。

目標地点向かって飛ばすために設計された道具。それぞれ特定の状況やショットに適しています。

材質,形状,精度,生産量に応じ決まり,設計や加工技術も進化、高効率.高精度製造可能にしています。

カム歯車の選択基準は、動作特性、必要な精度、負荷条件、および使用環境に依存します。

技術革新により、重機業界は持続可能性や安全性の向上を目指して大きく進化しています。

シャシーは、製品の信頼性や性能に大きく影響するため、用途や環境に合わせた選定が非常に重要

鋳造金型の中に液体状の金属を流し込んで冷却・固化させることで、目的の形状が得られる。

環境保護の観点から、リサイクル可能な樹脂やバイオプラスチックの使用が増加しています

パンチは金型の中でも重要な部品、メンテナンスが重要、加工精度や耐久性に影響を与えます。

羽根形状や角度材質等、流体特性用途応じ最適化。効率を最大化エネルギー確保しようと工夫。

食品や飲料、薬品等の液体や半固体を無菌状態で容器充填装置。品質維持劣化汚染防ぐ重要です。

水や他の液体から不純物や固形物を除去する装置、用途や目的に応じて様々種類があります。

機構設計は、ロボット工学、自動車、航空宇宙、医療機器、家電製品など、幅広い分野で活用

ファンによって生成されるバイパス流の質量流量と、コア流の質量流量の比率,バイパス比。

抜き金型の構造は、シート材などを適切な形状に切り抜くための装置、抜くための勾配も重要です

プラスチックシートを特定の形状に加工。比較的低コストで複雑な形状の部品を大量生産できる、

ピストンの上下運動エネルギーを回転運動に、フライホイールやトランスミッションに動力を供給

ケーシングは保護や遮断が主目的であり、ハウジングは装置の一部として機能を支える役割を持つ

定の縮尺で再現したモデル、舟など、様々な対象物をモデル化。1/35 スケールのモデルが一般的

発電所や産業機械に重要部品、設計メンテナンスがタービン全体効率や性能信頼性に直結します

装飾アクセサリーには、さまざまな種類があり、素材や用途によってデザイン分類されます。

金属板を打ち抜いたり曲げたりする金型、主に 上型(パンチ側) と 下型(ダイ側) から構成

高精度高速な金属成形技術、様々な産業で活用,大量生産が必要な製品向け精密な部品製造が可能

自動車や電気部品などに広く利用、熱硬化性樹脂を用いた成形に適しており強度や耐熱性に優れる

ポンプ、タービン、コンプレッサー等で使用する回転翼。用途や流体の性質に応じて様々です。

高強度が求められる機械部品や工具に適し自動車・航空機・建設等幅広い産業で活用される。

成形に使われる木型,用途ごとに最適な形状や材質が選ばれ職人の技術によって精密に作られる。

ポンプ種類は用途や流体特性で選定。どの目的で使用するかによって最適なポンプを選ぶれます。

蒸気発電,主要な発電方式の一つ、技術革新で効率的環境負荷の少ないシステム開発されています。

溶けた金属を鋳型へ注ぐための容器,耐火材内張り高温金属にも耐えられる設計になっています。

機能性空間やデザイン性を高め、伝統的技法と現代技術を組み合わせ、幅広い用途に対応される

モジュールは歯車の設計で最も基本的な要素、使用する用途に応じて適切な値を選定されます

後部座席用のカップホルダーや小物収納、時にはエアコンの操作パネルを備えている場合もある。

車輪を取り付ける重要部品、車軸とホイール連結回転運動をスムーズに伝える役割果たします。

身体を保護するための衣服や装備、スポーツ、産業作業、軍事、日常生活など、様々な場面で使用

AIによる完全自動飛行や障害物回避機能が進化。ドローンはさらに進化し生活に深く関わる技術

プラスチックにガラス繊維や炭素繊維を混ぜて強度を向上させる。自動車部品、航空機部品など

摩耗しやすい部分(キャビティ,コア)独立させ,交換可能にするため,摩擦前の現物を3dスキャン

利用の流れ

現物の形状を3Dスキャンでデータ化

01-対象物の画像

お問合せホームでご連絡ください。
画像添付用メールアドレス連絡します。
各方向の画像をお送りください。

02-御見積り

画像を拝見してお見積り申し上げます。

03-サンプルデータ送付

サンプルデータが必要の場合送付します。
CAD形式、IGES、X_B、STEP
ご使用CAD との互換性をお試しください。

04-対象物の受取り

対象物をお送りください。
愛知県豊橋市八町通五丁目11 番地
アポロ株式会社CAD 担当宛て

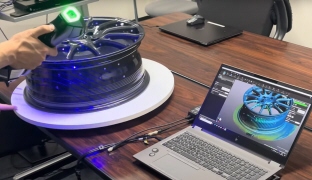

05-3Dスキャン

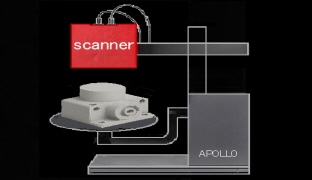

3dスキャン目的に合わせて装置選択

06-データ処理

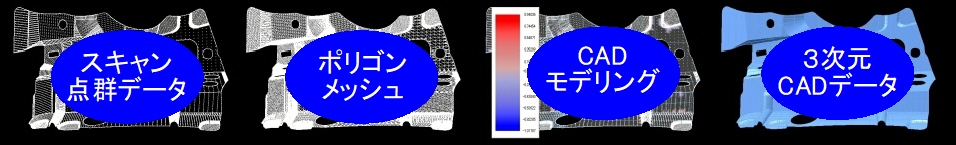

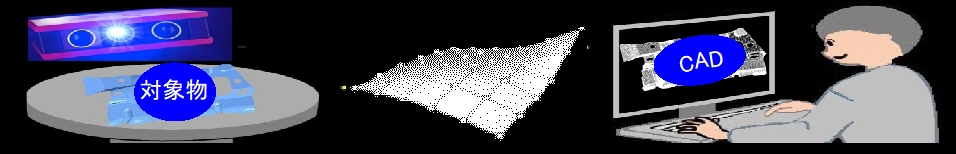

3DスキャンデータからCAD編集。
点群 ⇒ ポリゴンメッシュ生成。

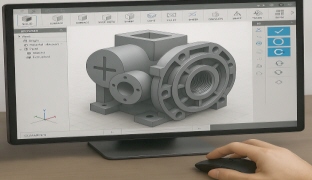

07-CADモデリング

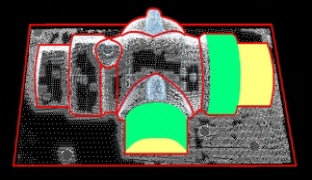

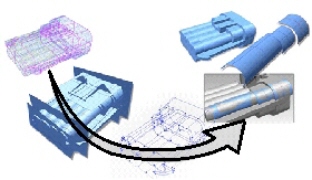

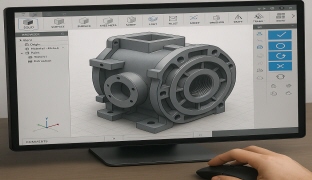

特徴線を抽出してCADモデリング。
CADデータご提供データ形式、
IGES、STEP、solid

08-対象物返却

完成データご確認後、
対象物を返却します。
