サーフェスモデル

複数の座標点で描画して面をはる3次元CADやコンピュータグラフィックで扱う立体表現形式の1つです。
メッシュを張ることで立体形状を表現するため、中身を表す幾何情報は空で体積や重量、重心などの情報
を 持たせることができない。サーフェスはソリッドモデルと比べ情報が簡易でありデータ容量が少ない。

ＣＡＤ/ＣＡＭ対応しNCデータを作成することができる。工業モデル、意匠デザインなどの分野でよく用い
られる。リバースエンジニアリングでは、3Ｄスキャンで採取した点群データを元に特徴線などを抽出して
ラインの編集、ワイヤーフレーム、回転コピー、押出し、などのモデリング機能でメッシュを作成します。

ポリゴンメッシュの上に、四辺形で構成されたメッシュ面を作成。四辺形で構成が不可能の場所は、
トリ　ム を等の編集で作成。自由曲線の滑らかなナーブス面生成し3Ｄ-ＣＡＤデータにすることができます。

　＜製品モデル用＞ポイントデータから特徴線などを抽出して、ラインやワイヤフレームを作成し、3Ｄ-ＣＡＤ
のモデリング機能でＣＡＤモデリングします。垂直、水平、左右対象、フレット、ボア、ボス等正確に作成。

＜サーフェスデータからソリッドデータに変換＞
リバースエンジニアリングの３次元CADは、点群から抽出したワイヤーフレームなどで作成するサーフェスになります。
ソリッドデータにするにはサーフェスを閉じ密封してソリッドに変換します。

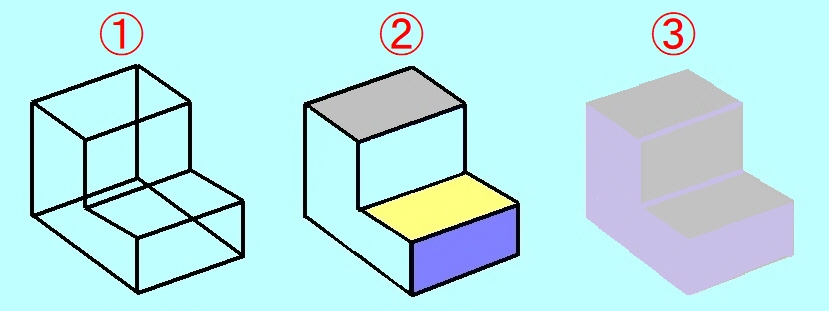

①３Dスキャンデータから特徴線を抽出　②３次元サーフェスメッシュ作成　③全体閉じてソリッド変換
