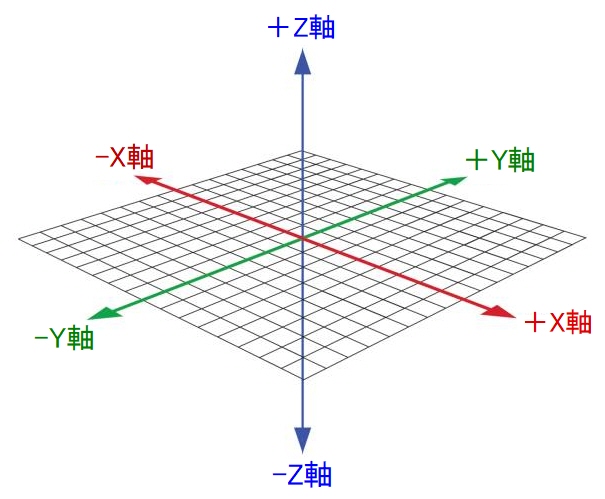

XYZ座標値

X軸、Y軸、Z軸は、3次元空間の座標軸を表すものです。
これらの座標軸は通常直交し、直交座標系を形成します。値を使用して表されます。

・X軸：通常、水平方向を表す軸で、左右に伸びています。

・Y軸：通常、垂直方向を表す軸で、上下に伸びています。

・Z軸：通常、思考方向を表す軸で、前後に伸びています。

XYZの座標値は、三次元空間内のある点の位置を示すために使われる数値です。 三次元座標系では、通常、X軸、Y軸、Z軸という三つの直交する軸が使われますそれぞれの軸に沿った座標値がある点の位置を特定します。

例、三次元空間内の点PがX軸に沿って5、Y軸に沿って3、Z軸に沿って2の位置にある場合、その点の座標値は(5, 3, 2)となりますこれは、X軸の方向に5単位、Y軸の方向に3単位、Z軸の方向に2単位だけ移動すると、点Pに到達することを意味します。

XYZの座標値は、物理学、エンジニアリング、コンピュータグラフィックスなどの分野で広く使われています。これらの分野では、3D空間内での物体の位置や方向、を特定するために、XYZ座標値、重要な役割を果たします。



2D CADと3D CAD

2D CAD（2次元コンピュータ支援設計）と3D CAD（3次元コンピュータ支援設計）の主な相違点は、設計の次元と表現力、使用目的、操作性、出力結果などにあります。それぞれの特徴を以下にまとめます。

1. 次元と表現

2D CAD

平面上に線や図形を用いて設計を行います。

縦と横の2次元での表現に限定されるため、設計図やスケッチに適しています。

図面として寸法や注釈が加えられた「平面的な情報」を伝えることが主目的です。

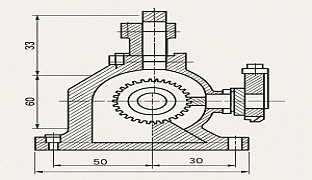

2D CAD



3D CAD

縦・横・奥行きの3次元空間でモデルを作成します。

実物に近い立体的な形状やデザインの確認が可能です。

部品の形状やアセンブリ（組立）の状態を直感的に把握できます。

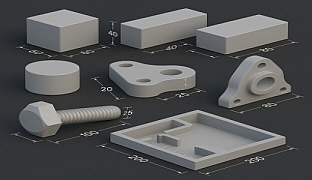

3D CAD

2. 使用目的

2D CAD

建築、土木、機械設計での平面図や配線図、配置図の作成。

細部の寸法や注釈の正確な表記が必要な図面向け。

製造業では、図面データをもとに機械加工を行う場合に使用。

機械設計平面図

3D CAD

工業デザインや機械設計、建築のプロトタイプモデル作成。

部品の干渉チェックや動作シミュレーション。

VRやARでのデザイン可視化や、3Dプリンター用データの作成。

機械設計3D

3. 操作性と学習曲線

  • 2D CAD
    • 操作が比較的簡単で、学習コストが低い。
    • 図形や寸法を正確に配置する基本スキルを習得すれば利用可能。
  • 3D CAD
    • 操作が複雑で学習コストが高い。
    • 3Dモデリングの概念やツールの使い方を理解する必要がある。
    • カメラの視点操作や面・エッジ・頂点の概念を把握するスキルが求められる。

4. 出力結果

  • 2D CAD
    • 平面図、断面図、詳細図などの紙ベースまたはPDFでの出力がメイン。
    • 他の設計者や製造現場で共有される「設計図」として活用。
  • 3D CAD
    • 立体モデルとして表示されるため、360度の視点で確認可能。
    • STLやSTEPファイルなどで3Dプリンティングやシミュレーションに利用。
    • 必要に応じて2D図面としても展開可能。

選択のポイント

  • 2D CADが適している場面
    • 簡易的な設計や詳細な図面作成が主な業務の場合。
    • コストや導入が手軽なツールを求めている場合。
  • 3D CADが適している場面
    • 設計の精度向上や効率化、立体的な確認が求められる場合。
    • 動作検証や干渉チェックが必要な複雑な設計を扱う場合。

それぞれのCADは、目的や用途によって使い分けることが重要です。また、近年は両者を統合したソフトウェア（例えばAutoCADやFusion 360）も増えています。

AutoCADイメージ
