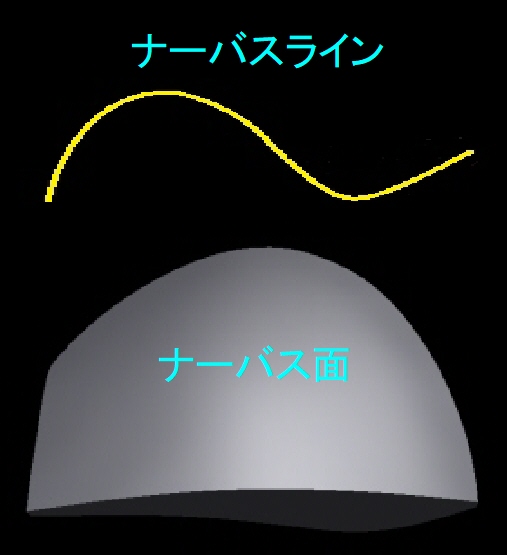

柔軟性のナーバス面

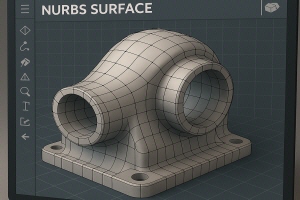

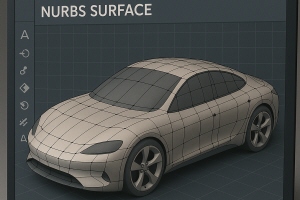

CAD(Computer-Aided Design、コンピュータ支援設計)の中で「ナーバス面」または「NURBS」(Non-Uniform Rational B-Splines)とは、3Dモデリングやコンピューターグラフィックスで用いられる数学的表現方法の一つです。NURBSは複雑な形状を滑らかに、そして正確に表現することができます。具体的には、自動車のボディ、航空機の外装、製品デザインなど、実際の物体の形状を正確にシミュレートする場合に広く用いられています。

NURBSの主な特徴は以下の通りです:

柔軟性:NURBSはシンプルな平面から複雑な3D形状まで表現できます。

精度:NURBSは高精度な形状表現が可能です。

変更が容易:コントロールポイントを移動することで、形状の変更や調整が容易です。

ホモジニティ:NURBS曲線や面は有理数(分数)を使用するため、円や球、円錐などの正確な形状も表現できます。

CADツールや3Dモデリングソフトウェアの多くでは、このNURBS表現がサポートされており、デザイナーやエンジニアはこれを使用して高精度な3Dモデルを作成します。

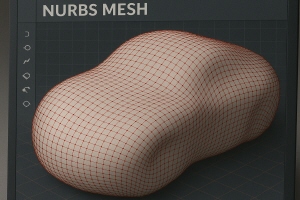

NURBS(Non-Uniform Rational B-Splines)メッシュにはそれぞれ長所と短所があります。

長所

1.曲線と曲面の表現力: NURBSメッシュは、複雑な曲線や曲面を高精度で表現することができます。直線や円弧ではなく、曲線を自由に調整することが可能です。

2.スムーズな変曲点: 他のメッシュ形式に比べて、NURBSはスムーズな変曲点(カーブの角度の変化)を表現できます。これにより、曲面の美しさと自然な流れを保つことができます。

3.任意の形状の作成: NURBSメッシュは、任意の形状の作成が可能です。形状の自由度が高いため、デザインの幅が広がります。

短所

1.計算の複雑さ: NURBSメッシュは計算が複雑であり、特に曲線や曲面の計算が負荷になる場合があります。これにより、処理速度が遅くなることがあります。

2.メモリ消費の多さ: 高解像度のNURBSメッシュはメモリ消費が多く、特に大規模なプロジェクトや複雑な形状を扱う場合に問題になることがあります。

3.編集の難しさ: 曲線や曲面の調整が難しい場合があり、初心者には操作が難しいかもしれません。特に、形状の微調整が必要な場合には、熟練した技術が求められます。

NURBSメッシュは、主に3DモデリングやCAD(コンピュータ支援設計)で使用されるため、その長所と短所を理解して適切に使用することが重要です。
