自動車電装部品の筐体について

1.筐体の役割

自動車の電装部品は、エンジン制御、車両通信、照明、見た目、センサーなど、様々な機能を持つ電子機器で構成されています。これらの部品の筐体（エンクロージャー、ハウジング）は以下の役割を担っています：

・保護機能：外部環境からの保護が主な目的です。自動車は限界な条件で使用されるため、部品が水、湿気、ほこり、振動、衝撃、温度変化などにさらされます。から内部の電子部品を守ります。

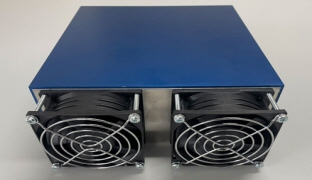

・放熱機能：電装部品は発熱します。 特にパワーエレクトロニクスや高性能なコンピューター制御ユニット（ECU）などでは、発熱が問題になるため、効率的な放熱機構が必要です。

・取り付けとサポート：電装部品を車両のフレームやシャーシに固定するための役割も担っております。 ディスプレイには取り付けのための穴やブラケットが設けられ、車体に固定されます。

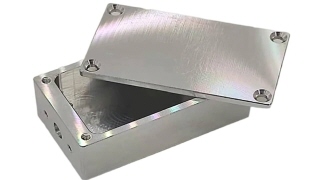

・EMIシールド：電磁波干渉（EMI）を防ぐために、金属製の筐体やシールド材を置くことが多いです。これにより、外部からの電磁波の影響を受けやすく、逆に電装部品が発生する電磁波も外部漏れないようにします。

2.素材

筐体に使われる素材は以下のように多様です：

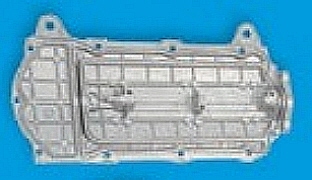

・金属（アルミニウム、ステンレス）：耐久性と放熱性能が高く、主に高温になる部品や、高い機械的強度が求められる部品に使用されます。アルミニウムは軽量で放熱性が高い方、ステンレスは耐食性に優れています。

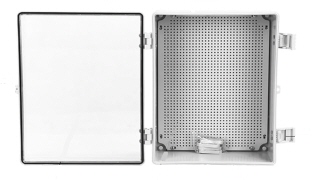

・プラスチック（ポリカーボネート、PBT、PAなど）：軽量で成形性が良く、コストが低い。特に防水性が求められる部品や、振動の吸収が必要な部品に使われます。電磁波シールドが必要な場合は、導電性のフィルムやコーティングを備えることもあります。

・複合材料：金属とプラスチックを組み合わせて、軽量かつ強度を確保しつつ、コストや製造プロセスの効率化を図る場合もあります。

3.設計上の考慮点

自動車電装部品の寸法設計では、以下の点が重要です：

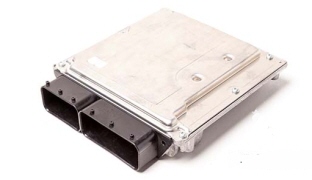

・IP規格：防水防水性能はIP（Ingress Protection）規格で示されます。自動車の外部やエンジンルームに取り付けられる部品は、高いIP等級（IP67やIP68）が求められることが多いです。

・耐熱・耐寒性：自動車の使用環境は広範囲、摂氏-40度から125度以上の温度範囲に対応する必要があります。特にエンジンルーム内では高温に耐える素材や設計が必要です。

・振動・衝撃：車両の走行中には常に振動や衝撃が発生するため、パソコンはこれに耐える必要がある。あります。

4.今後の動向

・軽量化：燃費向上や電動化に伴い、車両全体の軽量化が進んでいます。

・モジュール化：複数の機能を1つのモジュールに継続するトレンドがあり、筐体設計もより複雑化しています。

・スマート材料の利用：放熱や衝撃吸収、電磁波シールドなどの機能をより高めるために、スマート材料や新しい複合材料の利用が検討されています。

これらの要素を考慮して、PCの設計や選択が行われます。
