概要

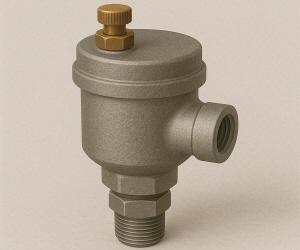

自動エアブリードバルブは、流体システム内の空気を自動的に排出するための装置です。これにより、システムの効率を維持し、空気が原因で発生する問題を防ぐことができます。空気が混入すると、システムのパフォーマンスが低下し、場合によっては故障を引き起こす可能性があります。

構造と動作原理

自動エアブリードバルブは一般的に次のような構造を持っています：

• バルブ本体：流体の通路を形成し、空気を検出する部分。
• フロート：浮力を利用してバルブを開閉する機構。流体がバルブ内に入るとフロートが浮き上がり、空気が排出されます。
• 排出ポート：空気が排出される出口。

動作原理は以下の通りです：

1. 流体システムに空気が混入すると、空気が上部に集まります。
2. バルブ内のフロートが空気により下がり、バルブが開きます。
3. 空気が排出され、流体がバルブ内に流れ込むとフロートが上昇し、バルブが閉じます。

利点

• メンテナンスの削減：手動で空気を抜く必要がないため、メンテナンスの手間が省けます。
• 効率の向上：空気の混入を防ぐことで、システムの効率を最大限に維持できます。
• 信頼性の向上：空気が原因で発生するシステムの故障やトラブルを防ぎます。

代表的な用途

• 暖房システム：ラジエーターやボイラーシステムにおいて、効率的に空気を排出します。
• 冷却システム：エアコンや冷蔵庫の冷媒回路で使用されます。
• 工業プロセス：化学プラントや食品加工施設など、流体を扱う様々なプロセスで使用されます。

自動エアブリードバルブは、流体システムの効率と信頼性を向上させる重要なコンポーネントです。設置や選定には、使用環境や流体の特性を考慮することが重要です。

自動エアブリードバルブのCTスキャン

流体システム内の空気の流れ等の解析用データ
