多面体オブジェクト

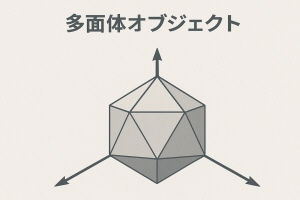

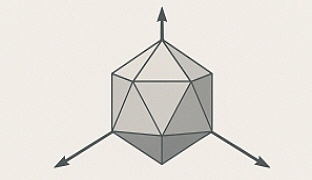

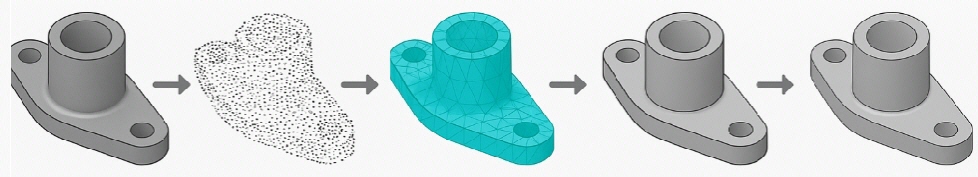

多面体オブジェクトは、3次元空間内で定義される幾何学的なオブジェクトであり、各面が平面で表される形状をしています。多面体は、多くの頂点、辺、面で構成されています。以下に、いくつかの一般的な多面体の形状について説明します。

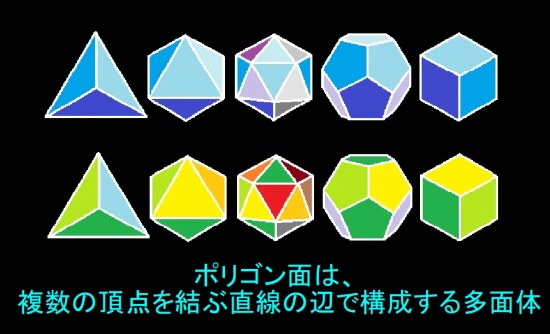

正多面体: 各面が正多角形で構成される多面体です。有名な正多面体には、以下のようなものがあります。

正四面体（テトラヘドロン）：4つの正三角形の面を持つ。

正六面体（ヘクサヘドロンまたはキューブ）：6つの正方形の面を持つ。

正八面体（オクタヘドロン）：8つの正三角形の面を持つ。

正十二面体（ドデカヘドロン）：12つの正五角形の面を持つ。

二十面体（イコサヘドロン）：20つの正三角形の面を持つ。

1.正多角柱体: 上下の多角形と側面が長方形からなる多面体です。

2.正多角錐体: 底面が多角形で側面が三角形で構成される多面体です。底面と側面を共有する頂点が1つだけ存在します。

3.正多角錘体: 底面が多角形で側面が三角形で構成される多面体です。底面と側面を共有する頂点が2つ存在します。

4.プリズム: 2つの平行な多角形が側面で接続される多面体です。

これらは一部の多面体の形状の例ですが、実際には他にも様々な多面体が存在します。多面体はその形状に応じて異なる性質や特徴を持ち、数学や工学、3Dデザイン、ゲーム開発などの分野で広く研究や応用が行われています。

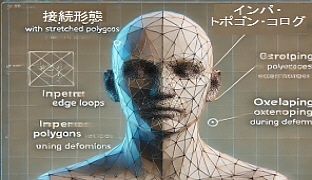

ポリゴンメッシュの問題点を視覚化したイメージ画像です。トップロジーのエラーや歪みなどの課題が注釈付きで示されています。

ポリゴンメッシュは3Dコンピュータグラフィックスやモデリングにおいて基本的なデータ構造ですが、いくつかの問題点が存在します。以下に主な問題点を挙げます：

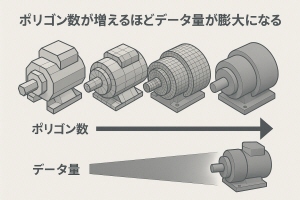

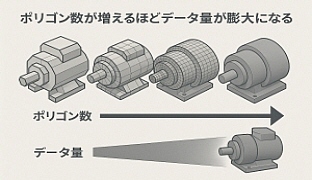

・ポリゴン数が増えるほどデータ量が膨大になり、処理速度が低下します。

・解決策: レベルオブディテール（LOD）やメッシュ簡略化技術を使用する。

・メッシュが適切なトポロジー（構造）を持たないと、UVマッピングやアニメーションに問題が生じる。

・例: 不適切なエッジフローや三角形・五角形の多用。

・解決策: クワッドベース（四角形）トポロジーを心がける。

・アニメーションやスキニング時、ポリゴンの歪みやピンチングが発生する。

・原因: 頂点の重みやエッジループ配置の不適切さ。

・解決策: エッジループを整え、ウェイトペインティングを調整する。

・UV展開が複雑である場合、シーム（継ぎ目）や歪みが目立つことがある。

・解決策: UVを効率的に展開し、シームを目立たない箇所に配置する。

・法線の方向やスムージンググループが正しく設定されていない場合、レンダリング時にシェーディングエラーが発生する。

・解決策: 法線の再計算やスムーズシェーディングの適用。

・非多様体ジオメトリ（例えば、エッジが複数の面を共有している場合）では、ソフトウェアによってはエラーを引き起こす。

・解決策: ジオメトリをクリーニングして非多様体部分を修正する。

・モデリング時のエラーにより、メッシュに穴（ホール）や重複頂点ができることがある。

・解決策: 修復ツールやモデリングソフトの機能を使用して修正。

・高ポリゴンメッシュはリアルタイムレンダリング（例：ゲームエンジン）でフレームレート低下を引き起こす。

・解決策: ベイク処理でディテールをノーマルマップやテクスチャに変換する。

ポリゴンメッシュは非常に汎用性の高い手法ですが、適切な設計や修正が必要です。ソフトウェアやワークフローに応じた最適化技術を活用することで、これらの問題を軽減できます。
