1. データ収集
まず、物理オブジェクトの形状や寸法を取得します。一般的な方法には以下のようなものがあります。

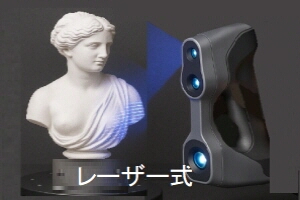

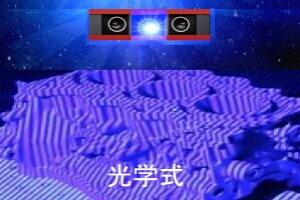

- 3Dスキャニング: レーザースキャナーや光学スキャナーを使用して、物体の表面を詳細にキャプチャします。
- 写真測量: 複数の写真を撮影し、特定のアルゴリズムを用いて3Dモデルを生成します。
- 手動測定: マイクロメータやキャリパーなどの測定工具を使用して寸法を取得します。
2. データ処理

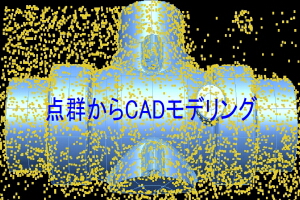

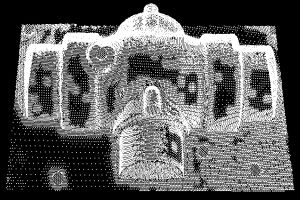

取得したデータは、点群データやメッシュデータとしてコンピュータに取り込まれます。このデータは、ノイズ除去やスムージングなどの処理を経て、CADソフトウェアで利用可能な形式に変換されます。
3. CADモデリング

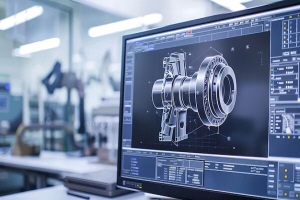

処理されたデータを基に、CADソフトウェア(例:SolidWorks、AutoCAD、Fusion 360)を使用して3Dモデルを作成します。
- スケッチ: 2Dの輪郭を描きます。
- 押し出し・回転: スケッチを3D形状に変換します。
- 拘束条件: モデルの正確な寸法や形状を維持するための拘束条件を設定します。
- アセンブリ: 複数の部品を組み合わせてアセンブリを作成します。
4. 検証と修正
完成した3Dモデルは、元の物理オブジェクトと比較して精度を確認します。必要に応じて修正を行い、最終的なモデルを完成させます。
利用分野
リバースエンジニアリングのCADモデリングは、以下のような分野で広く利用されています。
- 製造業: 既存製品の改良、新製品の開発。
- 医療: カスタム医療機器やインプラントの設計。
- 自動車: 旧車の部品再製作。
- 考古学: 遺物のデジタル復元。
メリット
- 時間とコストの削減: 既存の物体を基に設計するため、設計時間とコストを大幅に削減できます。
- 精度の向上: 高精度な3Dスキャニング技術を使用することで、非常に正確なモデルが作成可能です。
リバースエンジニアリングのCADモデリングは、技術の進歩により、ますます重要な役割を果たしています。このプロセスを理解し、活用することで、製造や設計の効率を大幅に向上させることができます。
リバースエンジニアリングCADモデリング |
![](https://www.ap7.co.jp/wp/wp-content/uploads/2024/07/82f635c8fc725f6296482825b9094e71.jpg) |
リバースエンジニアリングのCADモデリングのプロセスを示すイメージ画像です。物理オブジェクトを3Dスキャンし、ポイントクラウドやメッシュデータとしてコンピュータに取り込み、CADソフトウェアで3Dモデルを作成している様子が描かれています。
|
