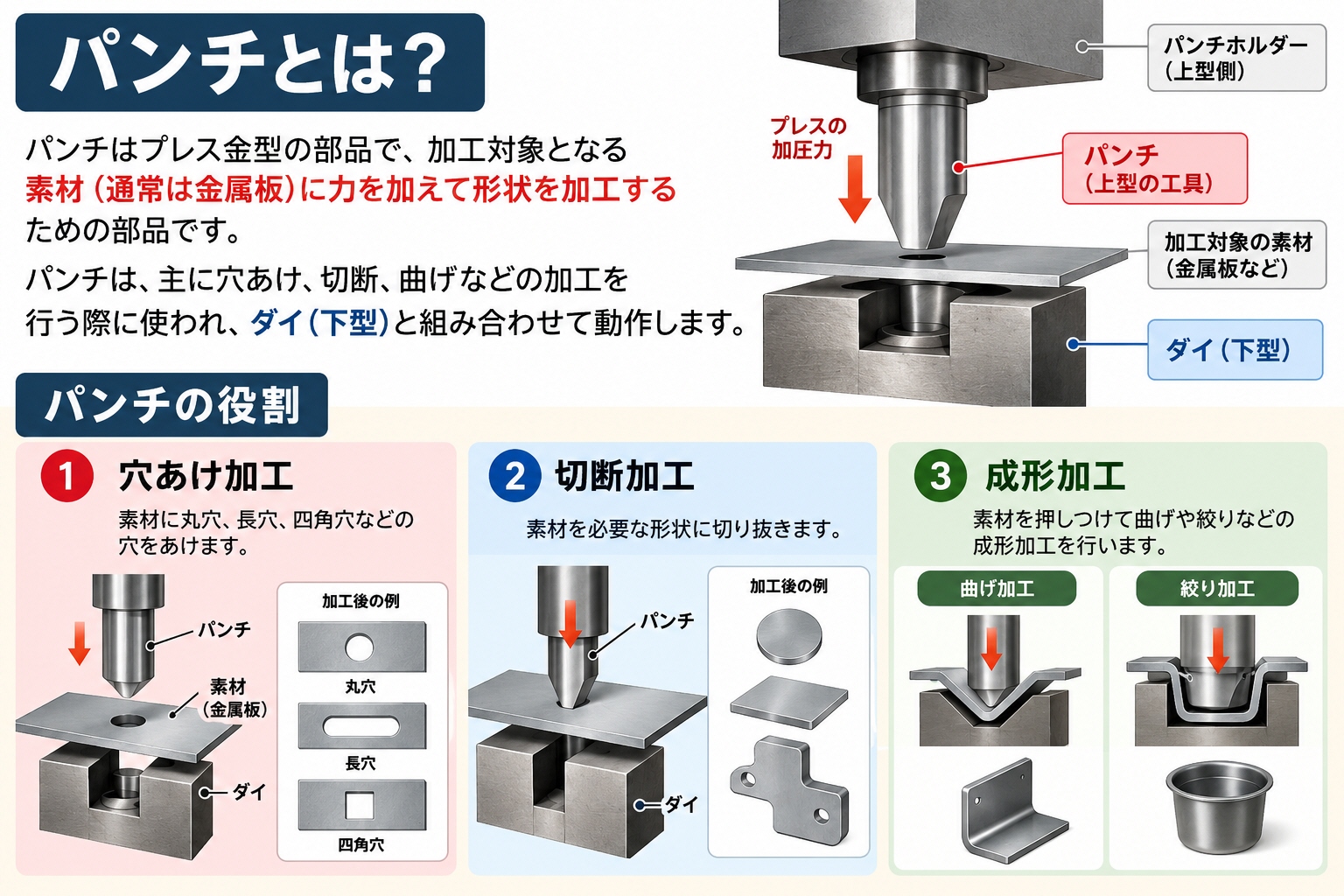

パンチとは？

パンチはプレス金型の部品で、加工対象となる素材（通常は金属板）に力を加えて形状を加工するための部品です。 パンチは、主に穴あけ、切断、曲げなどの加工を行う際にに使われ、ダイ（下型）と組み合わせて動作します。

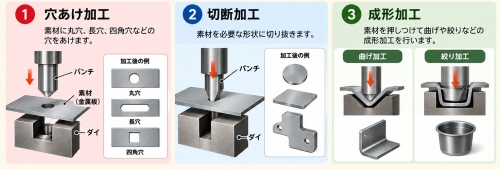

パンチの役割

• 穴あけ加工：素材に丸穴、長穴、四角穴などの穴展望。
• 切断加工：素材を必要な形状に切り抜く。
• 成形加工:素材を押しつけや曲げ絞り加工を行います。

パンチの材質

パンチは加工時に高い圧力がかかるため、以下のような高強度の材料が一般的に使われます：

• SKD材（ダイス鋼） : 耐摩耗性と靭性に優れる。
• SKH材（ハイス鋼） : 高い硬度と耐熱性を持つ。
• 超硬合金：高い耐摩耗性が必要な場合に使用。

パンチの設計ポイント

1. : 加工する形状や素材の厚さに応じて最適な形状を検討します。
2. クリアランス：パンチとダイ間の隙間を正しく設定することで、加工精度と寿命を向上させます。
3. 表面処理:硬化処理（長期化処理、TiNコーティングなど）を備えて耐耐え性を高めます。

パンチのメンテナンス

• 摩耗チェック：定期的に摩耗具合を確認し、交換や修理を行います。
• 潤滑剤: 適切な潤滑剤を使用して寿命を延ばします。
• クリーニング：使用後は汚れを除去し、サビを防ぐために保管時に防錆処理を行います。

パンチは金型の中でも重要な部品で、加工精度や耐久性に大きな影響を与えます。設計やメンテナンスを正しく行うことで、効率的で高品質な加工が可能になります。
