ソリッドとサーフェスの組み合わせ

■基本的な幾何形状(プリミティブ)の組み合わせからなる形状は、ブーリアン演算等でソリッドでモデリングします。
基本的な幾何形状に分解できない複雑な自由形状は、サーフェスでモデリングでモデリングします。
さまざまな形状をパラメトリックなCAD モデルとして設計。

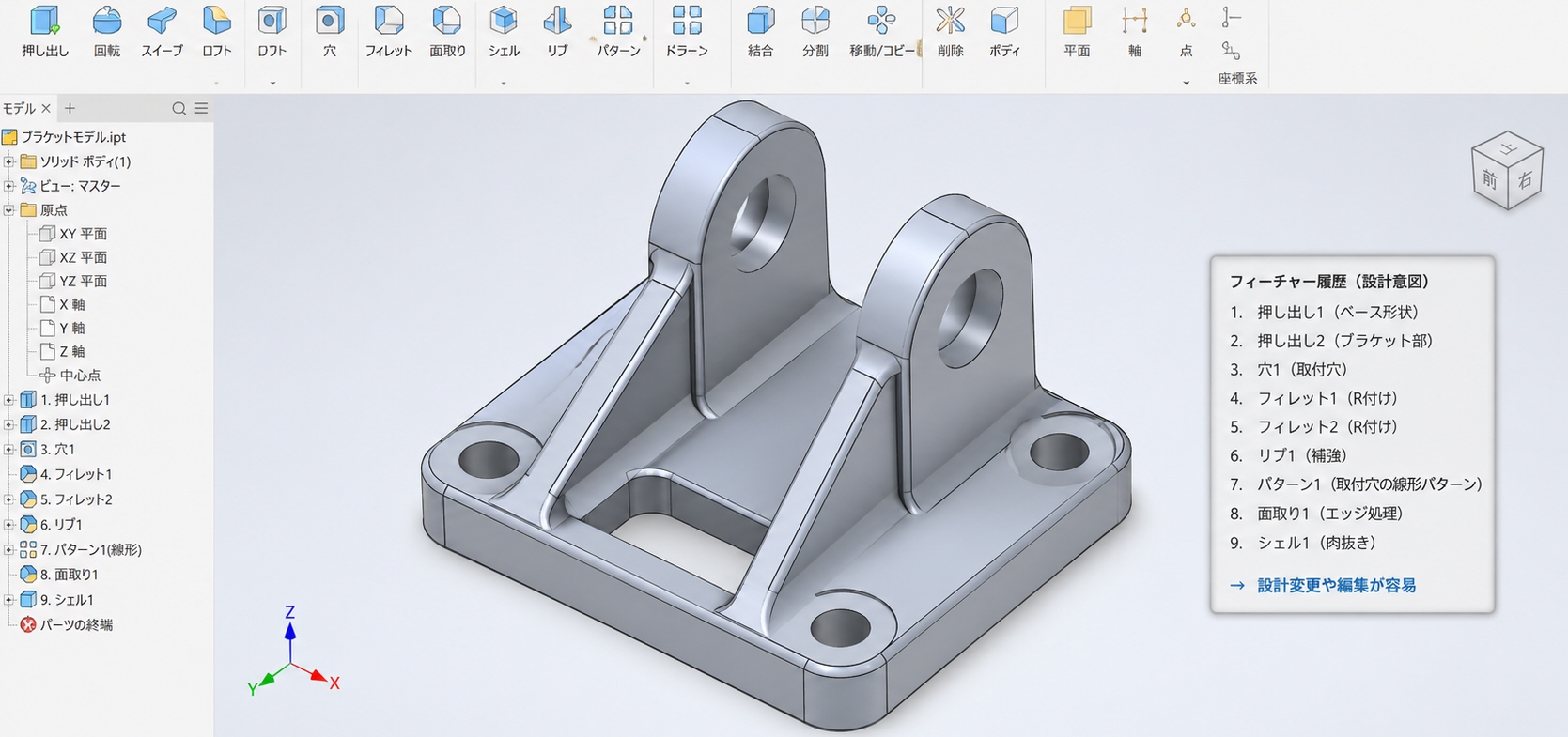

■フィーチャー機能を用いてモデリング。

＜出力のデータ形式＞
■パラソリット形式　x_b 　x_t 　ソリッド系のＣＡＤで使用可能。

■ＳＴＥＰ形式　ＣＡＴＩＡ等で利用可能。

CADで形状を作成する際設計意図を持った形状の最小単位の設定に基づいてソリッド形状を作成



＜押し出し＞ 断面形状をスケッチして、押し出して形状を作成



＜回転＞スキャンデータから形状ラインを抽出し、その形状ラインを回転させることで立体形状を作成。



ブレンド（ロフト）フィーチャー ２つ以上のスキャンデータから得た形状を繋ぎ合わせることで立体を作成。



スイープフィーチャー 長さ方向の軌道に沿ってスキャンデータの断面を押し出して作成。滑らかに断面が繋がる形状を作成。



配置タイプのフィーチャー スキャンデータから作成したCADモデルに丸みを付けたり、穴を開けたりして形状を作成。



フィレットフィーチャー スキャンデータから作成したCADモデルの形状の角に丸みを付けて形状を作成。



面取りフィーチャー スキャンデータから作成したCADモデルの形状に尖った角をある角度で削る、角を斜めに削って形状を作成。



シェルフィーチャー 一定の肉厚をもって形状を除去、プラスチック製品や板金製品等に一定の肉厚を付ける。



孔フィーチャー スキャンデータから作成したCADモデルの形状に孔を開けます。
